内置MOS 40V,600mA,1.8MHz降压型开关稳压器

概述:
SSP9451是一款内部集成有高边高压功率MOSFET管的高频率(1.8MHz)降压型开关稳压器。提供单路最大0.6A高效率输出,以电流模式控制方式达到快速环路响应。
宽范围输入电压(4.2 V至40 V)可在移动环境输入的条件下实现各种降压型电源变换的应用。1uA的关机静态电流适合电池供电场合的应用。
轻载条件下,通过降低开关频率减小开关和门驱动的损失,实现宽负载范围内高效率的功率转换。
频率对折技术有助于防止电感电流在启动时的失控。热关机提供可靠、容错操作。
电路封装SOT23-6L。

特点
·230uA工作静态电流
·4.2 V至40 V宽工作电压范围
·500mΩ的内部功率MOSFET
·1.8 MHz固定开关频率
·内部补偿
·陶瓷输出电容稳压
·内部软启动
·无采样电阻的精密电流限制
·最高效率可达90%
·低关机模式电流:<1uA
·6脚的SOT23封装


应用
·高电压功率转换
·汽车系统
·工业电力系统
·分布式电力系统
·电池供电的系统

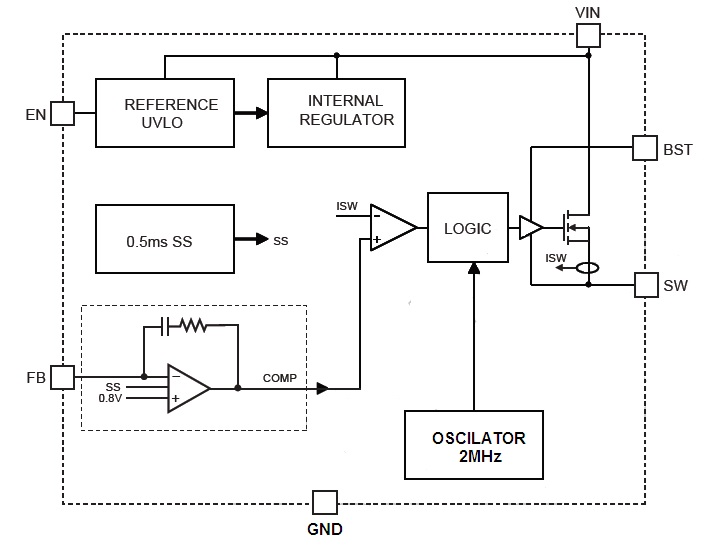

框图

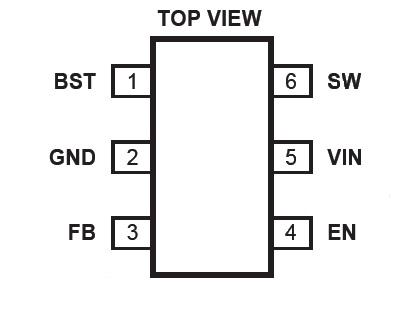

外形图

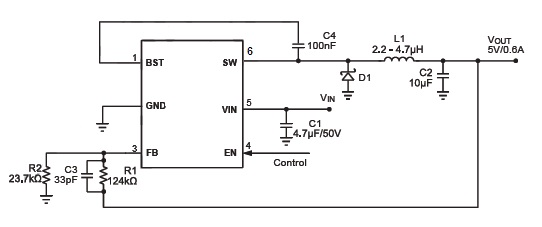

应用图
