SSP7903 高压大电流低功耗LDO

概述

SSP7903系列是高压BCD工艺中制造的低功率低压差稳压器。它可以提供高达1A的电流,而只消耗1.6uA的静态电流。它由一个基准电压发生器、一个误差放大器、一个电流折回电路、一个相位补偿电路和一个驱动晶体管组成。



引脚图





特点

  • 超低静态电流:1.6 ua

  • 最大输入电压:45 v

  • 输出电压高精度:±2%

  • 最大输出电流:1A

  • 压差:10mv@Iout = 10mA

  • 温度稳定性:±50 ppm /

  • 保护电路:限流、短路、反馈、热关闭

  • 输出电容器:兼容低ESR陶瓷电容器



应用领域

  • 汽车电子

  • 智能电表、仪器仪表

  • 工业控制

  • 智能穿戴

  • 长寿命电池供电的设备

  • 便携式移动设备,如手机、相机、等等

  • 无线通信设备



产品分类



型号

输出电压

封装

SSP7903P30PR

3.0V

SOT89-3L

SSP7903P33PR

3.3V

SOT89-3L

SSP7903P36PR

3.6V

SOT89-3L

SSP7903P40PR

4.0V

SOT89-3L

SSP7903P50PR

5.0V

SOT89-3L

SSP7903P12PR

12.0V

SOT89-3L

SSP7903P30FR

3.0V

SOT223

SSP7903P33FR

3.3V

SOT223

SSP7903P36FR

3.6V

SOT223

SSP7903P40FR

4.0V

SOT223

SSP7903P50FR

5.0V

SOT223

SSP7903P12FR

12.0V

SOT223

SSP7903P30JR

3.0V

TO252

SSP7903P33JR

3.3V

TO252

SSP7903P36JR

3.6V

TO252

SSP7903P40JR

4.0V

TO252

SSP7903P50JR

5.0V

TO252

SSP7903P12JR

12.0V

TO252

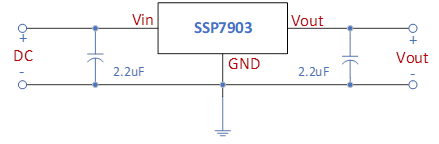

典型应用线路
