SSP584X 4通道高速数字隔离器

​概述

SSP584X系列4通道数字隔离器,采用芯片级高压隔离工艺,隔离电压满足5KVrms。该系列产品辐射低,抗电磁干扰性能优异,同时兼备高传输速率、低功耗特性;配有使能引脚,可将输出置于高阻抗状态。

具有失效安全模式,在输入电源失电的情况下,可将输出恢复到默认状态。该系列产品有40出、31出、22出等规格,具体产品信息,见产品选型表。



引脚图






特点

  • 信号传输速率:150Mbps

  • 宽电源电压范围:2.5V~5.5V

  • 宽温度范围:–40°C~ +125°C

  • 低功耗:1.5mA/通道(1Mbps时)

  • 低传输延迟:典型值11ns

  • 高CMIT:50KV/us

  • ESD:HBM ±8KV  MM ±400V

  • 隔离层寿命:40 年以上

  • 宽体 SOIC-16 封装

  • 符合Pb-Free和ROHS标准



应用领域

  • 工业自动化系统

  • 医疗设备

  • 汽车电子

  • 新能源

  • 电机控制



产品分类



型号

总通

道数

反向

通道

默认输

出电平

封装

SSP5840ED

4

0

SOIC-16

SSP5841ED

4

1

SOIC-16

SSP5842ED

4

2

SOIC-16

SSP5840BD

4

0

SOIC-16

SSP5841BD

4

1

SOIC-16

SSP5842BD

4

2

SOIC-16

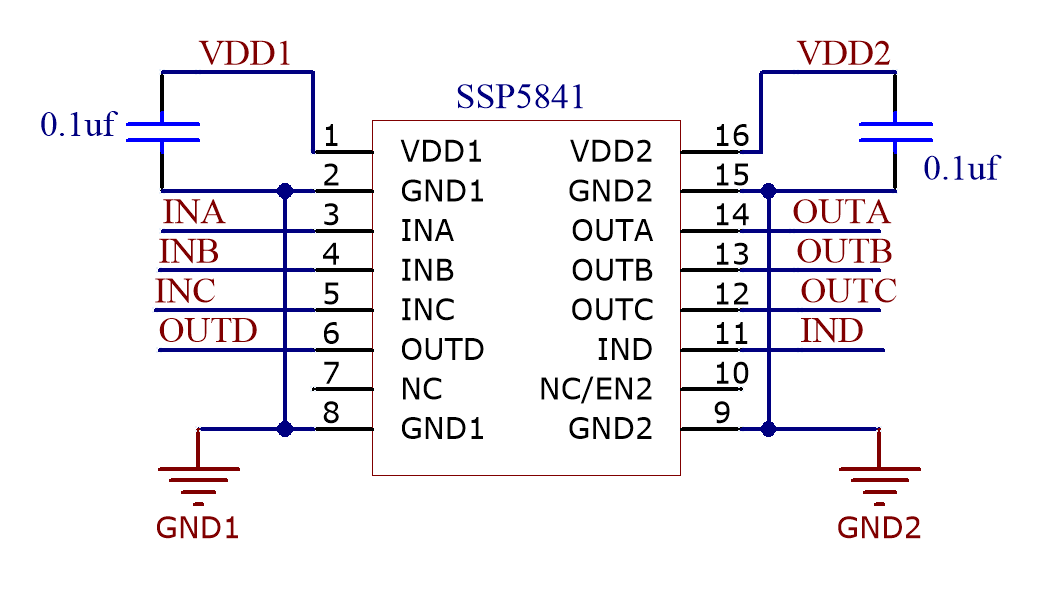

典型应用线路
