SSP79XX高压低功耗LDO

概述

SSP79XX系列是CMOS工艺中制造的高电压(高达40V)低功率低dropout稳压器(LDO)。可提供高达300mA~1A的电流，而静态电流仅消耗1.6uA。它由一个基准电压发生器、一个误差放大器、一个电流折回电路、一个相位补偿电路和一个驱动晶体管组成。

特性

• 超低静态电流:1.6 ua
• 最大输入电压:40 v
• 输出电压高精度:±2%
• 最大输出电流:300 ma ~ 1A
• 跌落电压:10mv@iout = 10mA
• 温度稳定性:±50 ppm /℃
• 保护电路:电流限制器、短路、监听、热关闭
• 输出电容器:低ESR陶瓷电容器兼容

应用

• 智能穿戴
• 长寿命电池供电的设备
• 便携式移动设备,如手机、相机等等
• 无线通信设备

封装

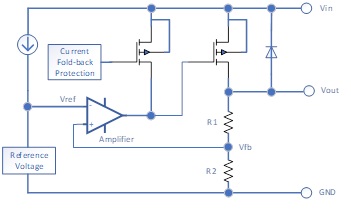

框图
