SSP9459 60V/500mA降压型DC/DC

​概述

SSP9459是一款内部集成有功率MOSFET管的降压型开关稳压器。以电流模式控制方式达到快速环路响应并提高环路的稳定性。宽范围输入电压(4.5V60V)提供0.5A电流的高效率输出,可在移动环境输入的条件下实现各种降压型电源变换的应用。0.1uA的关机静态电流适合电池供电场合的应用。故障状态的保护包括逐周期电流限流保护和热关机保护。电路外围简单,封装采用SOT23-6L



特点

·0.5A输出峰值电流

·4.5V60V宽工作电压范围

·1Ω的内部功率MOSFET

·480KHz固定开关频率

·陶瓷输出电容稳压

·逐周期过流保护

·热关断保护

·>90%的效率

·输出从+0.81V0.95Vin可调

·低关机模式电流:<1uA

·6脚的SOT23封装

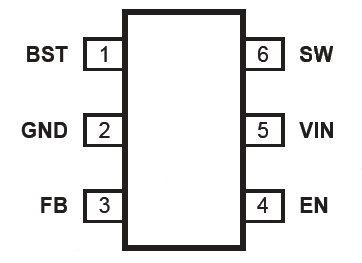

管脚图



应用

·高电压功率转换

·汽车系统

·工业电力系统

·分布式电力系统

·电池供电的系统



应用典型电路



元器件选择

设定输出电压

输出电压由接到FB端的输出电压的分压器的电压设定,反馈的分压比按照公式:VFB=VOUT*R1/(R1+R2)。

各输出电压的参考电阻

VoutV

R2(KΩ)

R1(KΩ)

1.8

80.61%

64.91%

2.5

49.91%

23.71%

3.3

49.91%

16.21%

5

49.91%

9.531%

 电感

在输入开关电压时,电感用于为输出负载提供连续的电流,大的电感可得到较低的输出纹波。通常,电感的选择是电感额定电流要比最大负载电流大30%。同时使峰值电流小于最大开关电流,在最大电感峰值下不会饱和。

输入电容

输入电容器可以是电解、钽或陶瓷电容。当使用电解或钽电容时,需用一小的陶瓷电容器,例0.1uF就近放置在电路旁。当使用陶瓷电容,确保他们有足够的电容值防止输入过度的电压纹波。

输出电容

输出电容器用来保持输出直流电压。推荐采用低ESR的电解电容器以保持低的输出电压纹波。输出电容器的特性会影响稳压系统的稳定性。
