SSP1851 单相高精度防窃电电能计量

概述
SSP1851是一种高准确度、容错电能测量集成电路，其技术指标达到了IEC1036规定的准确度要求。
SSP1851只在ADC和基准源中使用模拟电路，所有其它信号处理（如相乘和滤波）都使用数字电路， 这使SSP1851在恶劣的环境条件下仍能保持极高的准确度和长期稳定性。
SSP1851内部集成了一个新颖的故障检测机制，当线路发生故障时，SSP1851发出警告信号，并可以继续保持精确的计量。SSP1851通过连续的监测相线和零线上的电流，当两路电流值相差大于12.5%时输出故障指示，并自动切换，采用两路电流中的较大值进行计量。
SSP1851引脚F1和F2以较低频率形式输出有功功率平均值，能直接驱动机电式计度器或与微控制器（MCU）接口。引脚CF以较高频率形式输出有功功率瞬时值，用于校验或与MCU接口。
SSP1851内部包含一个对VDD电源引脚的监控电路。在VDD上升到4V之前，SSP1851一直保持在复位状态。当VDD降到4V以下，SSP1851也被复位，此时F1，F2和CF都没有输出。
内部相位匹配电路使电压和电流通道的相位始终是匹配的，无论通道1内的高通滤波器（HPF）是接通的还是断开的。内部的空载阈值特性保证SSP1851在空载时没有潜动。

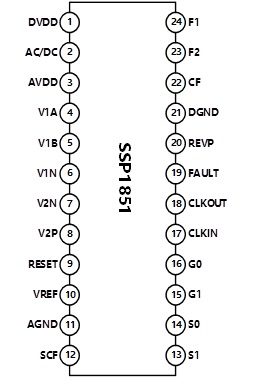

SSP1851为24脚SSOP封装形式。

特点
l  高准确度，达到50Hz/60Hz IEC 687/1036标准的准确度要求，在500:1的动态范围内误差小于0.1%；
l  有功功率平均值从SSP1851引脚F1和F2以频率方式输出；
l  有功功率瞬时值从引脚CF以较高频率方式输出，能用于仪表校验；
l  支持2线配电系统故障检测，连续监测相线和零线的电流；
l  SSP1851采用两路电流（相线和零线）中的较大值进行计量，即使在线路发生故障时也是如此；
l  两个逻辑输出引脚FAULT和REVP能指示错误接线；
l  FI和F2能直接驱动机电式计度器和两相步进电机；
l  电流通道中的可编程增益放大器（PGA）使仪表能使用小阻值的分流电阻；
l  在环境和时间有很大变化的条件下，采用专用模数转换器（ADC）和数字信号处理（DSP）仍保证高准确度；
l  片内设有电源监控电路；
l  片内带有防潜动功能（空载阈值）；
l  片内基准电压2.5V±8%（温度系数典型值30ppm/℃），能为外部电路提供基准；
l  片内带有对温度敏感度很小的高稳定性振荡器。
l  +5V单电源、低功耗（典型值15mW）；
l  低成本CMOS工艺。
