SSP1855 单相高精度电能计量
概述
SSP1855是一种高准确度电能测量集成电路，其技术指标达到了IEC1036规定的准确度要求。
SSP1855只在ADC和基准源中使用模拟电路，所有其它信号处理（如相乘和滤波）都使用数字电路， 这使SSP1855在恶劣的环境条件下仍能保持极高的准确度和长期稳定性。
SSP1855引脚F1和F2以较低频率形式输出有功功率平均值，能直接驱动机电式计度器或与微控制器（MCU）接口。引脚CF以较高频率形式输出有功功率瞬时值，用于校验或与MCU接口。
SSP1855内部包含一个对VDD电源引脚的监控电路。在VDD上升到4V之前，SSP1855一直保持在复位状态。当VDD降到4V以下，SSP1855也被复位，此时F1，F2和CF都没有输出。
内部相位匹配电路使电压和电流通道的相位始终是匹配的，无论通道1内的高通滤波器（HPF）是接通的还是断开的。内部的空载阈值特性保证SSP1855在空载时没有潜动。

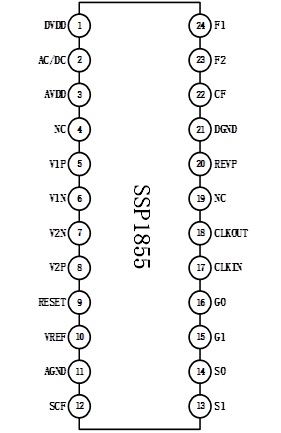

SSP1855为24脚SSOP封装形式。
特点
高准确度，支持50Hz/60Hz IEC 687/1036标准的准确度要求，在500:1的动态范围内误差小于0.1%；
有功功率平均值从SSP1855引脚F1和F2以频率方式输出；
有功功率瞬时值从引脚CF以较高频率方式输出，能用于仪表校验；
逻辑输出引脚REVP能指示负功率或错线；
FI和F2能直接驱动机电式计度器和两相步进电机；
电流通道中的可编程增益放大器（PGA）使仪表能使用小阻值的分流电阻；
在环境和时间有很大变化的条件下，采用专用模数转换器（ADC）和数字信号处理（DSP）仍保证高准确度；
片内设有电源监控电路；
片内带有防潜动功能（空载阈值）；
片内基准电压2.5V±8%（温度系数典型值30ppm/℃），能为外部电路提供基准；
片内带有对温度敏感度很小的高稳定性振荡器。
+5V单电源、低功耗（典型值15mW）；
低成本CMOS工艺。
SSOP24封装
SSP1855是一种高准确度电能测量集成电路，其技术指标达到了IEC1036规定的准确度要求。
SSP1855只在ADC和基准源中使用模拟电路，所有其它信号处理（如相乘和滤波）都使用数字电路， 这使SSP1855在恶劣的环境条件下仍能保持极高的准确度和长期稳定性。
SSP1855引脚F1和F2以较低频率形式输出有功功率平均值，能直接驱动机电式计度器或与微控制器（MCU）接口。引脚CF以较高频率形式输出有功功率瞬时值，用于校验或与MCU接口。
SSP1855内部包含一个对VDD电源引脚的监控电路。在VDD上升到4V之前，SSP1855一直保持在复位状态。当VDD降到4V以下，SSP1855也被复位，此时F1，F2和CF都没有输出。
内部相位匹配电路使电压和电流通道的相位始终是匹配的，无论通道1内的高通滤波器（HPF）是接通的还是断开的。内部的空载阈值特性保证SSP1855在空载时没有潜动。
SSP1855为24脚SSOP封装形式。
特点
高准确度，支持50Hz/60Hz IEC 687/1036标准的准确度要求，在500:1的动态范围内误差小于0.1%；
有功功率平均值从SSP1855引脚F1和F2以频率方式输出；
有功功率瞬时值从引脚CF以较高频率方式输出，能用于仪表校验；
逻辑输出引脚REVP能指示负功率或错线；
FI和F2能直接驱动机电式计度器和两相步进电机；
电流通道中的可编程增益放大器（PGA）使仪表能使用小阻值的分流电阻；
在环境和时间有很大变化的条件下，采用专用模数转换器（ADC）和数字信号处理（DSP）仍保证高准确度；
片内设有电源监控电路；
片内带有防潜动功能（空载阈值）；
片内基准电压2.5V±8%（温度系数典型值30ppm/℃），能为外部电路提供基准；
片内带有对温度敏感度很小的高稳定性振荡器。
+5V单电源、低功耗（典型值15mW）；
低成本CMOS工艺。
SSOP24封装
