SSP1839 单相多功能免校准计量电路

一、概述
SSP1839是一颗内置时钟免校准电能计量芯片，适用于单相多功能电能表、智能插座、智能家电、电动自行车充电桩等应用，具有较高的性价比。
SSP1839集成了3路高精度Sigma-Delta ADC，可同时测量2路电流、1路电压。
SSP1839能够测量电流、电压有效值、有功功率、有功电能量等参数，可输出快速电流有效值（用于漏电监控或过流保护），以及温度检测，波形输出等功能，通过UART/SPI接口输出数据，能够充分满足智能插座、智能家电、单相多功能电能表、电动自行车充电桩及用电信息大数据采集等领域的需要。
SSP1839具有防潜动设计，配合合理的外部硬件设计，可确保在无电流时噪声功率不被计入电能脉冲。
二、特点
三路独立的Sigma-Delta ADC，用于测量两路电流和一路电压。
电流有效值范围（10mA~35A）@1mohm
有功电能（1w~7700w）@1mohm@220V
可输出电流、电压有效值，快速电流有效值，有功功率，电流电压波形相角
批次出厂增益误差小于1%，外围元件满足一定条件下可以免校准
两路电流通道均具备漏电/过流监控功能，监控阈值及响应时间可设置
电压过零信号输出
内置波形寄存器，可输出波形数据用于负载类型分析
集成温度传感器，满足产品本身过温监控、大电流节点预设温度报警、室温测量等需求
集成SPI（最快速率支持900KHz）/UART（4800Bps）通信方式，UART支持多芯片带地址通信（SSOP20L封装）
电源掉电监测，低于2.7V时，芯片复位
内置1.218V参考电压源
内置振荡电路，时钟约4MHz
芯片单工作电源3.3V，低功耗10mW（典型值）
SSOP20L/SOP16封装

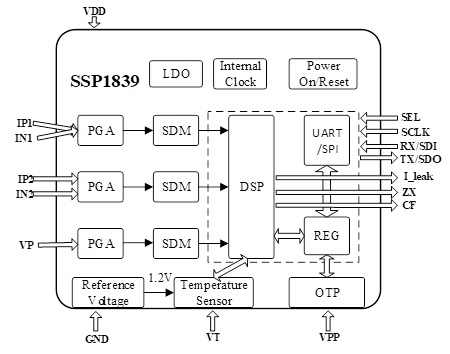

三、系统框图

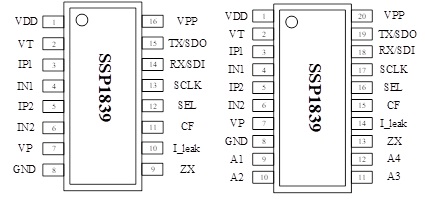

四、引脚特征



SSOP20	SOP16	符号	说明
1	1	VDD	电源（+3.3V）
2	2	VT	外部温度传感器信号输入
3，4	3，4	IP1,IN1	电流A通道的模拟输入，管脚的最大差分电压±50mV
5，6	5，6	IP2,IN2	电流B通道的模拟输入，管脚的最大差分电压±50mV
7	7	VP	电压信号正输入端，最大差分电压±200mV
8	8	GND	芯片地
9		A1	芯片的地址设定管脚，UART多芯片通信模式时，用于设定芯片的地址，A4/A3/A2/A1二进制编码（0000~1111），可设定地址0~15；管脚内部有下拉电阻，悬空即为0电平，管脚直接接到VDD即为高电平。与UART通信协议中的器件地址相匹配
10		A2
11		A3
12		A4
13	9	ZX	电压过零指示
14	10	I_leak	电流B通道的漏电/过流报警输出
15	11	CF	电能脉冲输出，复用功能见MODE寄存器说明
16	12	SEL	UART/SPI通信模式选择（0：UART  1：SPI），内部有下拉电阻，悬空即为0电平（UART），管脚直接接到VDD即为高电平（SPI）
17	13	SCLK	SPI方式时钟输入；UART通信模式时，悬空即可
18	14	RX/SDI	UART/SPI复用管脚，UART RX/SPI DIN
19	15	TX/SDO	UART/SPI复用管脚，UART TX/SPI DOUT，需要外部上拉电阻
20	16	VPP	保留，悬空即可
