SSP1837 内置时钟单相插座表计量电路

概述
SSP1837是一颗宽量程单相多功能电能计量芯片，适用于单相插座表、单相插排、智能家电控制电路等应用，具有较高的性价比。
SSP1837集成了2路高精度Sigma-Delta ADC，参考电压，电源管理等模拟电路模块，以及处理有功功率、电流电压有效值等电参数的数字信号处理电路。
SSP1837能够测量单相有功能量、有功功率、电流电压有效值等参数；能够充分满足插座表、单相插排、智能家电等领域的需要。
SSP1837具有防潜动设计，配合合理的外部硬件设计，可通过0.5mT外部强磁场干扰实验。另在大于48小时的潜动实验中，确保不出大于1个脉冲。
特点
高精度，在输入动态工作范围2500:1（其它表述方式：2500W:1W或12A:4.8mA@2mohm采样电阻，4000W:1.6W或18A:7.2mA@1mohm采样电阻）内，非线性测量误差小于±0.5%
大信号稳定性，采样电流300mA点，CF输出跳动小于±0.2%
小信号稳定性，采样电流50mA点CF跳动小于±0.3%
芯片给出电压和电流的有效值，电流测量范围（4mA~30A）
芯片具有双重防潜动设计，确保在大于48小时的潜动实验中，不出大于1个脉冲
芯片上有电源电压监测电路，检测掉电状况
芯片内置1.2V参考电压源
芯片内置振荡电路，时钟约2MHz
芯片单工作电源3.3V，低功耗10mW（典型值）

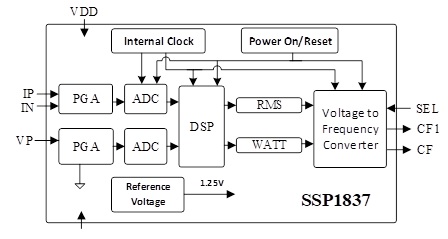

系统框图


引脚特征

图（1） 引脚排列图（SOP8封装）
引脚描述

引脚号	符  号	说            明
1	VDD	芯片电源（+3.3V），正常工作时电压应保持在+3.0V~3.6V之间。
2，3	IP，IN	电流通道的模拟输入，管脚的最大差分电压±50mV。由于内部有ESD保护电路，如果电压过压在±1.5V时，仍然不会出现太大的破坏。
4	VP	电压信号正输入端，最大差分电压±200mV。（同上，信号最大幅度为±1.5V）
5	GND	芯片地。
6	CF	1)      有功功率高频脉冲输出，输出脉宽固定为32us，频率与功率值成正比 2)      过流指示脚。当过流时，输出8KHz的脉冲
7	CF1	SEL=0时,输出电流有效值,输出脉宽固定为32us,频率与电流值成正比SEL=1时,输出电压有效值, 输出脉宽固定为32us,频率与电压值成正比
8	SEL	配置有效值输出引脚,带下拉。
