H75XX-1 系列高耐压低功耗 150 毫安输出电流 CMOS 稳


● 产品概述:
H75XX-1 系列是一款采用 CMOS 工艺实现的三端稳压器件,其特点为输入电压高、低压差、较小静态电流。它的输出电流典型值为150 毫安,输入电压可以达到18V。其输出电压范围是 2V~5V,用户也可以根据外围电路的修改实现输出电压可调。由于采用的是CMOS 工艺,它可以实现低压差和低功耗,能满足对电路有特殊要求的场合。

● 产品特点:
工作电压高:最高 18V
低的静态功耗:2uA(典型值)
输出精度   :±2%
输出电流:150mA(典型值)

● 适用场合:
1,电池供电产品:衡器;电子称、消费类玩具、遥控玩具等
2,安防报警产品:消防报警、智能安防、各类探头等;
3,便携式医疗产品:血压计,医疗器械,医疗电子等
4,通信产品:无绳电话、PDA等;
5,手持设备:单片机、PDA
6,仪器仪表:水、电、燃气表等;
7,汽车电子类产品:车载DVD、车载导航、汽车防盗器等
8,家电类控制板
9,LED照明、LED手电筒、智能玩具等

● 兼容型号:HT75XX

● 封装形式   TO92   SOT89  SOT23-3   SOT23

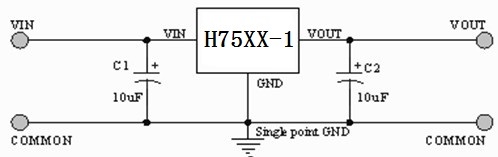

● 典型应用电路图



● 产品列表:

Part No. Output Voltage   Package
H7530-1 3.0V TO92 SOT89 SOT23
H7533-1 3.3V TO92 SOT89 SOT23
H7536-1 3.6V TO92 SOT89 SOT23
H7540-1 4.0V TO92 SOT89 SOT23
H7544-1 4.4V TO92 SOT89 SOT23
H7550-1 5.0V TO92 SOT89 SOT23

注:可提供客户半定制产品,选择范围1.5~12V每0.1V步进细分。
