H72XX-1 系列高耐压低功耗400毫安输出电流 CMOS 稳压

● 产品概述：
H72XX-1系列是一款采用 CMOS 工艺实现的三端稳压器件，其特点为输入电压高、低压差、较小静态电流。它的输出电流典型值为400毫安，输入电压可以达到15V。其输出电压范围是 1.8V～5V，用户也可以根据外围电路的修改实现输出电压可调。由于采用的是 CMOS 工艺，它可以实现低压差和低功耗，能满足对电路有特殊要求的场合。

● 产品特点：
工作电压高：最高 15V
低的静态功耗：1.5uA(典型值）
输出精度   ：±2%
输出电流：400mA（典型值）

● 适用场合：
1，电池供电产品：衡器；电子称、消费类玩具、遥控玩具等
2，安防报警产品：消防报警、智能安防、各类探头等；
3，便携式医疗产品：血压计，医疗器械，医疗电子等
4，通信产品：无绳电话、PDA等；
5，手持设备：单片机、PDA
6，仪器仪表：水、电、燃气表等；
7，汽车电子类产品：车载DVD、车载导航、汽车防盗器等
8，家电类控制板
9，LED照明、LED手电筒、智能玩具等

● 兼容型号：HT72XX

● 封装形式   SOT89      SOT23-3  SOT23-5

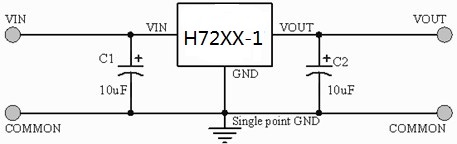

● 典型应用电路图




● 产品列表：


Part No.	Output Voltage	Package
H7218-1	1.8V	SOT89	SOT23-3
H7225-1	2.5V	SOT89	SOT23-3
H7227-1	2.7V	SOT89	SOT23-3
H7228-1	2.8V	SOT89	SOT23-3
H7230-1	3.0V	SOT89	SOT23-3
H7233-1	3.3V	SOT89	SOT23-3
H7236-1	3.6V	SOT89	SOT23-3
H7250-1	5.0V	SOT89	SOT23-3



注：可提供客户半定制产品，选择范围1.5~12V每0.1V步进细分。
