概述

SSP1852是一颗高精度多相（三相）电能计量集成电路，其技术规格满足IEC62053-2x规范的精度要求。由于SSP1852只在ADC和基准电路中使用模拟电路，而其他信号处理部分（如乘法器、滤波器和累加器）都采用数字电路实现，因此它在恶劣的环境下仍能保持极高的准确度和长期的稳定性。
SSP1852通过F1,F2引脚以低频脉冲的方式输出平均有功功率信息，该低频脉冲可以直接用来驱动电子机械计数器或者跟MCU接口。CF引脚输出瞬间有功功率信号，该信号可用来校准电表。
SSP1852内部包含一个对VDD电源引脚的监控电路。在VDD的电压上升到4V 之前，SSP1852一直保持在复位状态。当VDD的电压降到4V以下，SSP1852也被复位，此时F1，F2和CF都没有输出。
内部相位匹配电路使电压和电流通道的相位始终是匹配的。内部的空载阈值特性保证SSP1852在空载时没有潜动。

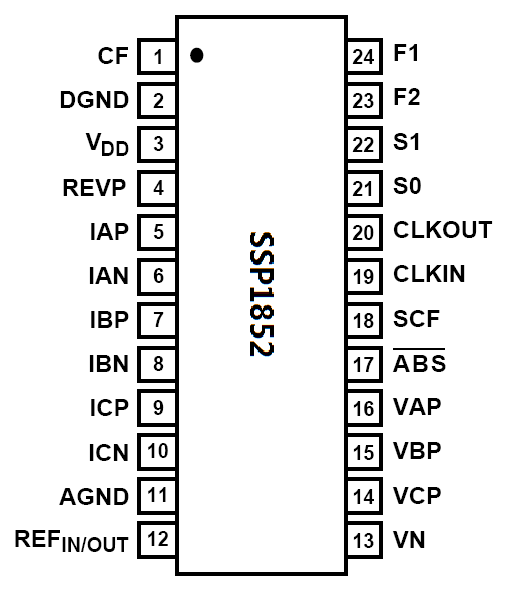

SSP1852为24脚SOP封装形式。



特性

·高准确度，满足50Hz/60Hz IEC62053-2x规范，在500:1的动态范围内误差小于0.1%；
·兼容3相3线Δ配置模式和3相4线Y配置模式
·F1和F2引脚以脉冲方式输出有功功率平均值；
·CF引脚以较高频率脉冲方式输出有功功率瞬时值，能用于仪表校验；
·REVP引脚逻辑输出用于指示错误接线或者每项的负功率（反向功率）；
·F1,F2的输出直接驱动电子机械计数器或2相步进电机；
·在环境和时间有很大变化的条件下，采用专用模数转换器（ADC）和数字信号处理（DSP）仍保证高准确度；
·片内电源监控电路；
·片内防潜动功能（空载阈值）；
·片内基准电压2.5V±4%（温度系数典型值30ppm/℃），能为外部电路提供基准；
·+5V 单电源供电、低功耗（典型值30mW）；
·低成本CMOS 工艺。

典型应用
